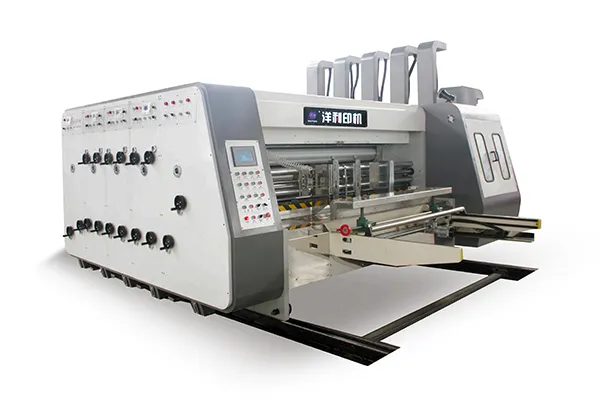

Impresora, ranuradora, troqueladora rotativa con alimentador de borde delantero, CZYL-D
La impresora, ranuradora, troqueladora rotativa de modelo económico con alimentador de borde delantero está diseñada para una conversión rentable de cartón corrugado sin sacrificar la calidad. Imprime, corta, hende, recorta, ranura y troquela a dos colores en una sola operación. Gracias a su sistema de control intuitivo y su construcción robusta, esta máquina ofrece un rendimiento fiable para producciones de mediana a gran escala.
Características
- Operación todo en uno
Realiza impresiones en dos colores, corte, estampado, recorte, ranurado y troquelado en una sola pasada, lo que garantiza eficiencia y precisión. - Sistema de alimentación avanzado
Equipado con un sistema de alimentación de borde delantero con absorción de vacío para una operación simple, un rendimiento estable y alta precisión (se puede resaltar visualmente con fotos si es necesario). - Construcción duradera
Los rodillos impulsores están fabricados con acero de alta calidad, cromado duro y rectificado con precisión. Los engranajes están fabricados con acero de aleación de primera calidad, tratados térmicamente y rectificados para una mayor durabilidad. - Impresión de precisión
La conexión sin llave en los ejes de transmisión principales reduce los espacios mecánicos, lo que garantiza un registro de color preciso e impresiones de alta calidad. - Características de seguridad
La función de autobloqueo impide que la máquina arranque a menos que todas las unidades estén completamente bloqueadas, lo que protege tanto al equipo como a los operadores. Durante el funcionamiento, los embragues de las unidades permanecen bloqueados para evitar daños accidentales. - Sistema de reinicio a cero
La puesta a cero automática garantiza líneas de base de ajuste consistentes, reduciendo el desperdicio de cartón. - Aplicación versátil
Adecuado para convertir cartones corrugados de 3, 5 y 7 capas, así como cartón con flauta E.
Especificaciones
| Modelo | |
|
|
|
|
|
| Velocidad máxima (hojas/min) | 180 | 180 | 150 | 130 | 120 | 100 |
| Precisión de alimentación de papel (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Tamaño mínimo de hoja (mm) | 250×500 | 250×500 | 320×600 | 320×600 | 350×600 | 350×600 |
| Tamaño máximo de hoja (mm) | 850×2000 | 850×2200 | 1150×2400 | 1150×2800 | 1350×2600 | 1550×2800 |
| Tamaño de la hoja de alimentación por salto (mm) | 1200×2000 | 1200×2200 | 1400×2400 | 1400×2800 | 1600×2600 | 1800×2800 |
| Área máxima de impresión (mm) | 820×2000 | 820×2200 | 1150×2400 | 1150×2800 | 1400×2600 | 1550×2800 |
| Precisión de impresión (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Espesor de la placa de impresión (mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| Tamaño mínimo de ranura (L×An×Al) (mm) | 220×60×70 | 220×60×70 | 250×60×80 | 250×60×80 | 250×60×80 | 250×60×80 |
| Tamaño mínimo de troquelado (L×An×Al) (mm) | 170×80×80 | 170×80×80 | 180×80×80 | 180×80×80 | 180×80×80 | 180×80×80 |
| Profundidad máxima de ranurado (mm) | 230 | 230 | 310 | 310 | 370 | 410 |
| Se pueden agregar cuchillas adicionales para aumentar la profundidad de ranurado | ||||||
| Precisión de ranurado (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Tamaño máximo de troquelado (mm) | 900×2000 | 900×2200 | 1200×2400 | 1200×2800 | 1400×2600 | 1600×2800 |
| Precisión de troquelado (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
Configuración principal
Unidad de entrega mecánica de papel
Sistema de entrega de papel / rodillo de borde frontal
- Alimentación por succión de aire: Equipada con un ventilador de 7.5 kW; el flujo de aire se puede ajustar según la curvatura del cartón (regulado por válvula) para garantizar una alimentación fluida.
- Guías ajustables: La posición del deflector lateral y la caja de engranajes trasera se ajusta eléctricamente.
- Contador de papel: Permite configurar y visualizar la cantidad de producción con una alarma automática.
Dispositivo de puesta a cero automático
- Puesta a cero automática: Las unidades de entrega de papel e impresión cuentan con puesta a cero automática eléctrica con memoria de borrado.
- Reducción de residuos: En cajas estándar, se puede lograr la colocación correcta tras tan solo dos impresiones de prueba, lo que minimiza el desperdicio de cartón.
Dispositivo de preparación de papel
- Alineación neumática: Equipado con un dispositivo de alineación de papel neumático que se puede configurar para alinear automáticamente las hojas a intervalos específicos.
Unidad de impresión
Rodillo de impresión (rodillo de placa)
- Tamaño del rodillo: Diámetro exterior Ø480 mm (incluido el diámetro exterior de la placa).
- Eje con trinquete fijo: Carrete fijado con mecanismo de trinquete para mayor estabilidad.
- Ranura para placa: Ranura para placa colgante de longitud completa, apta para tiras de placa de 9 mm × 3 mm.
- Cambio rápido de placa: Dispositivo de cambio rápido de placa para fácil instalación y extracción; el pedal con control eléctrico permite la rotación hacia adelante y hacia atrás.
Rodillo de malla de acero
- Tamaño del rodillo: Rodillo de malla de acero con un diámetro exterior de Ø198 mm.
- Elevación automática: Integrada con el dispositivo de elevación neumático del sistema de alimentación de papel. El rodillo desciende para entrar en contacto con la placa de impresión durante la alimentación y se eleva para separarse al detenerse la alimentación.
Rodillo de goma
- Tamaño del rodillo: Diámetro exterior Ø198 mm.
- Superficie duradera: Superficie de tubo de acero recubierta de caucho resistente al desgaste y con compensación de equilibrio para un funcionamiento estable.
Mecanismo de ajuste de fase
- Control de la fase de impresión: Control digital eléctrico con ajuste de 360°, operable tanto en funcionamiento como en parada.
- Ajuste lateral: Posicionamiento lateral manual con un rango de ajuste de ±7.5 mm.
Dispositivo de fijación de la fase de impresión
- Freno automático: Equipado con un dispositivo de frenado automático tipo cilindro.
- Mantenimiento de la posición: Al separar la máquina o ajustar la fase, el mecanismo de freno impide la rotación y mantiene fija la posición original de la marcha.
Unidad de ranurado
Control de cuchillos
- Estructura: Diseño de doble cuchilla de un solo eje, con cuchilla trasera ajustable manualmente.
- Asientos de cuchilla móviles: Cuatro asientos de cuchilla móviles con ajuste manual de espaciado.
- Método de ajuste: Afloje el tornillo de fijación y gire manualmente el engranaje de la cuchilla mientras lo mueve simultáneamente.
Portacuchillas para ranurar y dividir papel
- Especificaciones de la cuchilla: Cuchilla ranuradora de 7 mm de grosor, fabricada en acero de aleación de alta calidad y tratada térmicamente con tecnología patentada de ranurado de dientes para garantizar durabilidad y precisión.
- Diseño flexible: La cuchilla ranuradora central es móvil, lo que la hace ideal para la producción de cajas de cartón dobles de gran tamaño.

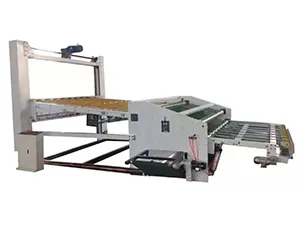

Máquina apiladora de residuos (opcional)
