Máquinas de conversión de cartón corrugado

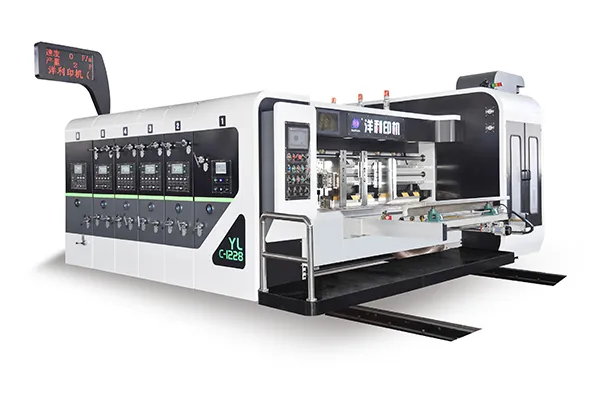

Impresora, ranuradora, troqueladora rotativa con alimentador de borde delantero, CZYL-C
La impresora, ranuradora y troqueladora rotativa con alimentador de borde delantero es una máquina versátil que integra múltiples procesos, como impresión a cuatro colores, corte, hendido, recorte, ranurado y troquelado, todo en una sola operación. Está equipada con un sistema automático de alimentación de papel con posicionamiento frontal y volumen de aire ajustable, lo que garantiza un manejo estable y preciso de las hojas. La unidad principal incorpora control por conversión de frecuencia, mientras que un sistema PLC con pantalla a color proporciona un funcionamiento multifuncional, cómodo, rápido y flexible. Los ajustes de fase se gestionan mediante un control eléctrico PLC con puesta a cero automática, reinicio automático y registro de color con una sola tecla. Esta máquina es apta para la producción de cartón corrugado de 3, 5 y 7 capas, así como cartón ondulado E.
- Diseño de alta confiabilidad
Toda la máquina está diseñada y fabricada para cumplir con estrictos estándares de confiabilidad, con una interfaz fácil de usar que permite una rápida configuración, corrección, ejecución y operación, respaldada por una visualización de datos precisa. - Sistema de alimentación avanzado
Equipado con un alimentador de borde delantero por adsorción al vacío de alta precisión que garantiza una operación simple y una precisión estable. - Componentes de transmisión duraderos
Todos los rodillos impulsores están fabricados con acero de alta calidad, cromado duro y rectificado con precisión. Los engranajes de transmisión están fabricados con acero de aleación de alta calidad, tratados térmicamente y rectificados para mayor resistencia y durabilidad. - Alineación de precisión
Los ejes de transmisión principales adoptan conexiones sin chaveta para reducir el espacio libre y mantener un registro de impresión preciso. - Sistema de seguridad
La unidad principal incluye un sistema de seguridad de enclavamiento que impide que la máquina arranque a menos que todas las secciones estén completamente bloqueadas, garantizando así la seguridad tanto del equipo como de los operadores. Durante el funcionamiento normal, el embrague de cada unidad permanece bloqueado para evitar errores de operación accidentales. - Puesta a cero automática
La función de reinicio automático a cero garantiza una línea base de ajuste unificada en todas las unidades, lo que reduce el desperdicio de cartón y mejora la eficiencia.
| Modelo | |
|
|
|
|
|
| Velocidad máxima (hojas/min) | 280 | 230 | 200 | 200 | 180 | 150 |
| Precisión de alimentación de papel (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Tamaño mínimo de hoja (mm) | 250×500 | 250×500 | 320×600 | 320×600 | 350×600 | 350×600 |
| Tamaño máximo de hoja (mm) | 850×2000 | 850×2200 | 1150×2400 | 1150×2800 | 1350×2600 | 1550×2800 |
| Tamaño de la hoja de alimentación por salto (mm) | 1200×2000 | 1200×2200 | 1400×2400 | 1400×2800 | 1600×2600 | 1800×2800 |
| Área máxima de impresión (mm) | 820×2000 | 820×2200 | 1150×2400 | 1150×2800 | 1400×2600 | 1550×2800 |
| Precisión de impresión (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Espesor de la placa de impresión (mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| Tamaño mínimo de ranura (L×An×Al) (mm) | 220×60×70 | 220×60×70 | 250×60×80 | 250×60×80 | 250×60×80 | 250×60×80 |
| Tamaño mínimo de troquelado (L×An×Al) (mm) | 170×80×80 | 170×80×80 | 180×80×80 | 180×80×80 | 180×80×80 | 180×80×80 |
| Profundidad máxima de ranurado (mm) | 230 | 230 | 310 | 310 | 370 | 410 |
| Se pueden agregar cuchillas adicionales para aumentar la profundidad de ranurado | ||||||
| Precisión de ranurado (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Tamaño máximo de troquelado (mm) | 900×2000 | 900×2200 | 1200×2400 | 1200×2800 | 1400×2600 | 1600×2800 |
| Precisión de troquelado (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |

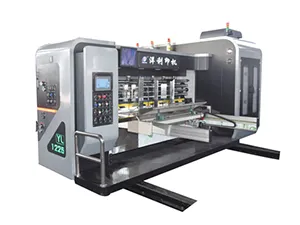

Unidad de entrega mecánica de papel

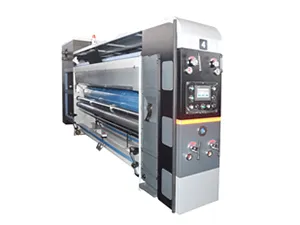

Unidad de impresión

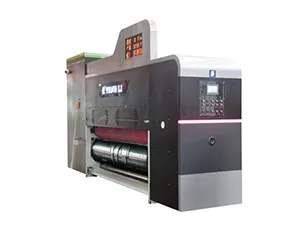

Unidad de troquelado

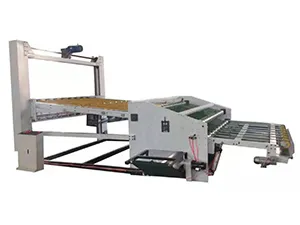

Máquina de limpieza y apilado de residuos (opcional)
