Máquinas de conversión de cartón corrugado

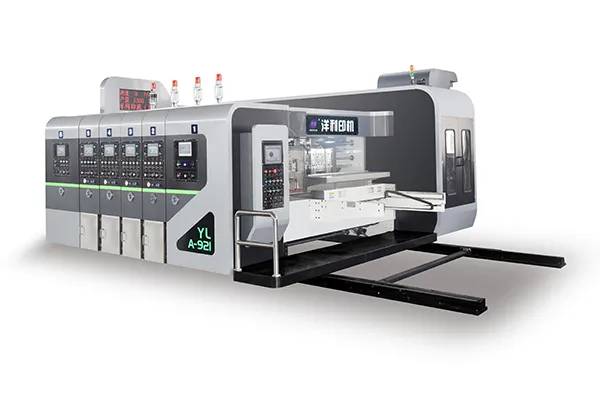

Impresora, ranuradora, troqueladora rotativa con alimentador de borde delantero, CZYL-A
La impresora, ranuradora, troqueladora rotativa con alimentador de borde delantero está diseñada para gestionar múltiples procesos en una sola pasada, incluyendo impresión a cuatro colores, corte longitudinal, hendido, recorte, ranurado y troquelado rotativo. Cuenta con un alimentador automático con posicionamiento frontal y volumen de aire ajustable para una salida de hojas suave y precisa, mientras que el motor principal utiliza control de conversión de frecuencia para un funcionamiento estable y eficiente. Toda la máquina se gestiona mediante un sistema PLC con pantalla a color, que ofrece un control multifuncional práctico, rápido y flexible. Los operadores pueden almacenar un número ilimitado de pedidos con un solo clic para una transición rápida entre trabajos. Versátil y eficiente, esta impresora ranuradora es ideal para la producción de cartón corrugado de 3, 5 y 7 capas, así como de flauta E.
- Sistema de alimentación de alta precisión
La alimentación frontal asistida por vacío avanzada garantiza un funcionamiento estable, un manejo sencillo y una alimentación precisa de las hojas. - Control de pantalla táctil inteligente
Pantalla a todo color de 7 pulgadas con capacidad para 200 órdenes preestablecidas, consultas de órdenes, configuraciones de punto cero, ajustes de fase automáticos/manuales, gestión de parámetros, control de distribución de tinta y visualización de datos de producción en tiempo real. - Rodillos de transmisión duraderos
Fabricado en acero de alta calidad con cromado duro y rectificado de precisión, lo que garantiza una larga vida útil y un rendimiento constante. - Mecanismo de engranajes confiable
Engranajes impulsores de acero de aleación de primera calidad, tratados térmicamente y rectificados para mayor precisión, con ajuste de holgura de engranaje helicoidal autoblocante de alta precisión respaldado por una manija de disco de tres varillas para una operación rápida. - Unidad de renurado ajustable
Sistema controlado eléctricamente para posicionamiento preciso del eje de la cuchilla, alineación vertical y dimensiones de altura de la caja. - Compensación eficiente del troquelado
El rodillo blando accionado por leva con movimiento lateral de 40mm garantiza un desgaste uniforme de la almohadilla de goma, lo que aumenta la utilización y reduce los costos operativos.
| Modelo | |
|
|
|
|
|
| Velocidad máxima (hojas/min) | 300 | 260 | 250 | 200 | 180 | 150 |
| Precisión de alimentación de papel (mm) | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 |
| Tamaño mínimo de hoja (mm) | 250×500 | 250×500 | 320×600 | 320×600 | 380×600 | 380×600 |
| Tamaño máximo de hoja (mm) | 850×2000 | 850×2200 | 1150×2400 | 1150×2800 | 1350×2600 | 1550×2800 |
| Tamaño de la hoja de alimentación por salto (mm) | 1200×2000 | 1200×2200 | 1400×2400 | 1400×2800 | 1600×2600 | 1800×2800 |
| Área máxima de impresión (mm) | 820×2000 | 820×2200 | 1150×2400 | 1150×2800 | 1400×2600 | 1550×2800 |
| Precisión de impresión (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Espesor de la placa de impresión (mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| Tamaño mínimo de ranura (L×An×Al) (mm) | 220×60×70 | 220×60×70 | 250×60×80 | 250×60×80 | 250×60×80 | 250×60×80 |
| Tamaño mínimo de troquelado (L×An×Al) (mm) | 170×80×80 | 170×80×80 | 180×80×80 | 180×80×80 | 180×80×80 | 180×80×80 |
| Profundidad máxima de ranurado (mm) | 230 | 230 | 310 | 310 | 370 | 410 |
| Se pueden agregar cuchillas adicionales para aumentar la profundidad de ranurado | ||||||
| Precisión de ranurado (mm) | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 |
| Tamaño máximo de troquelado (mm) | 900×2000 | 900×2200 | 1200×2400 | 1200×2800 | 1400×2600 | 1600×2800 |
| Precisión de troquelado (mm) | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 |

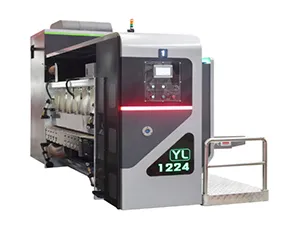

Unidad de alimentación de borde de ataque

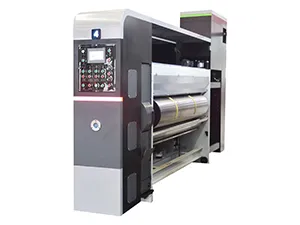

Unidad de impresión

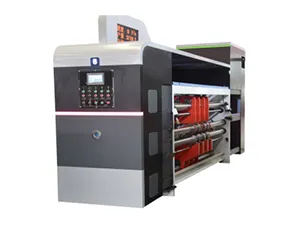

Unidad de troquelado rotativo con seis ejes y nueve servos

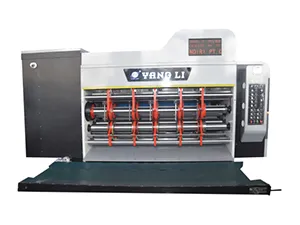

Unidad de ranurado
Apiladora de residuos limpios (opcional)
